Tipos de Redes
Hoy en día no necesitas ser un experto en informática para saber qué hay desde tu conexión hacia afuera, si bien hay muchos nombres y términos técnicos, la estructura y funcionamiento de una red en su raíz es más simple de lo que parece.
Una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticosy software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.
Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un medio y un receptor. La finalidad principal para la creación de una red de computadoras es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo general de estas acciones.2 Un ejemplo es Internet, la cual es una gran red de millones de computadoras ubicadas en distintos puntos del planeta interconectadas básicamente para compartir información y recursos.
La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más importante y extendido de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI. Este último, estructura cada red en siete capas con funciones concretas pero relacionadas entre sí; en TCP/IP se reducen a cuatro capas. Existen multitud de protocolos repartidos por cada capa, los cuales también están regidos por sus respectivos estándares
Una red informática tiene distintos tipos de clasificación dependiendo de su estructura o forma de transmisión, entre los principales tipos de redes están los siguientes:
-
Redes por Alcance
-
Redes por tipo de conexión
-
Redes por relación funcional
-
Redes por Topología
-
Redes por Direccionalidad
-
Redes por grado de autentificación
-
Redes por grado de difusión
-
Redes por servicio y función
Redes por Alcance:
Este tipo de red se nombra con siglas según su área de cobertura: una red de área personal o PAN (Personal Área Network) es usada para la comunicación entre dispositivos cerca de una persona; una LAN (Local Área Network), corresponde a una red de área local que cubre una zona pequeña con varios usuarios, como un edificio u oficina. Para un campus o base militar, se utiliza el término CAN (Campus Área Network). Cuando una red de alta velocidad cubre un área geográfica extensa, hablamos de MAN (Metropolitan Área Network) o WAN (Wide Área Network). En el caso de una red de área local o LAN, donde la distribución de los datos se realiza de forma virtual y no por la simple direccionalidad del cableado, hablamos de una VLAN (Virtual LAN). También cabe mencionar las SAN (Storage Área Network), concebida para conectar servidores y matrices de discos y las Redes Irregulares, donde los cables se conectan a través de un módem para formar una red.
Redes por tipo de conexión:
Redes por relación funcional:
Cuando un cliente o usuario solicita la información a un servidor que le da respuesta es una Relación Cliente/Servidor, en cambio cuando en dicha conexión una serie de nodos operan como iguales entre sí, sin cliente ni servidores, hablamos de Conexiones Peer to Peer o P2P.
Cuando hablamos de redes por tipo de conexión, el tipo de red varía dependiendo si la transmisión de datos es realizada por medios guiados como cable coaxial, par trenzado o fibra óptica, o medios no guiados, como las ondas de radio, infrarrojos, microondas u otras transmisiones por aire.
En la imagen de WLAN (Wireless LAN) podemos ver el medio “guiado” representado por la línea negra de cableado, y el medio “no guiado”, correspondiente al acceso inalámbrico marcado en los círculos punteados.
Redes por topología:

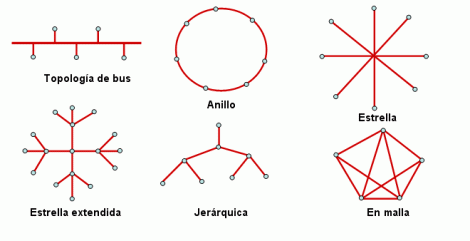

La Topología de una red, establece su clasificación en base a la estructura de unión de los distintos nodos o terminales conectados. En esta clasificación encontramos las redes en bus, anillo, estrella, en malla, en árbol y redes mixtas
Redes por direccionalidad:
En la direccionalidad de los datos, cuando un equipo actúa como emisor en forma unidireccional se llama Simplex, si la información es bidireccional pero solo un equipo transmite a la vez, es una red Half-Duplex o Semi-Duplex, y si ambos equipos envían y reciben información simultáneamente hablamos de una red Full Dúplex.
Redes por grado de autentificacion:
Las Redes Privadas y la Red de Acceso Público, son 2 tipos de redes clasificadas según el grado de autentificación necesario para conectarse a ella. De este modo una red privada requiere el ingreso de claves u otro medio de validación de usuarios, una red de acceso público en cambio, permite que dichos usuarios accedan a ella libremente.
Redes por grado de difusión:
Otra clasificación similar a la red por grado de autentificación, corresponde a la red por Grado de Difusión, pudiendo ser Intranet o Internet. Una intranet, es un conjunto de equipos que comparte información entre usuarios validados previamente, Internet en cambio, es una red de alcance mundial gracias a que la interconexión de equipos funcionan como una red lógica única, con lenguajes y protocolos de dominio abierto y heterogéneo.
Redes por servicio o función:
Por último, según Servicio o Función de las Redes, se pueden clasificar como Redes Comerciales, Educativas o Redes para el Proceso de Datos.
Todas estas clasificaciones, nos permiten identificar la forma en que estamos conectados a una red, qué uso podemos darle y el tipo de información a la cual tendremos acceso. Conocerlas entonces nos servirá para elegir con una base mucho más sólida, qué conexión necesitamos para cubrir las necesidades de nuestro negocio y valorizar los costos que implica cada una de ellas.
Existen varios tipos de redes, los cuales se clasifican de acuerdo a su tamaño y distribución lógica.
Clasificación segun su tamaño
Las redes PAN (red de administración personal) son redes pequeñas, las cuales están conformadas por no más de 8 equipos, por ejemplo: café Internet.
CAN: Campus Area Network, Red de Area Campus. Una CAN es una colección de LANs dispersadas geográficamente dentro de un campus (universitario, oficinas de gobierno, maquilas o industrias) pertenecientes a una misma entidad en una área delimitada en kilometros. Una CAN utiliza comúnmente tecnologías tales como FDDI y Gigabit Ethernet para conectividad a través de medios de comunicación tales como fibra óptica y espectro disperso.
Las redes LAN (Local Area Network, redes de área local) son las redes que todos conocemos, es decir, aquellas que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red.
Suelen emplear tecnología de difusión mediante un cable sencillo (coaxial o UTP) al que están conectadas todas las máquinas. Operan a velocidades entre 10 y 100 Mbps.
Características preponderantes:
-
Los canales son propios de los usuarios o empresas.
-
Los enlaces son líneas de alta velocidad.
-
Las estaciones están cercas entre sí.
-
Incrementan la eficiencia y productividad de los trabajos de oficinas al poder compartir información.
-
Las tasas de error son menores que en las redes WAN.
LANs mucha veces usa una tecnología de transmisión, dada por un simple cable, donde todas las computadoras están conectadas. Existen varias topologías posibles en la comunicación sobre LANs, las cuales se verán mas adelante.
Las redes WAN (Wide Area Network, redes de área extensa) son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos. El alcance es una gran área geográfica, como por ejemplo: una ciudad o un continente. Está formada por una vasta cantidad de computadoras interconectadas (llamadas hosts), por medio de subredes de comunicación o subredes pequeñas, con el fin de ejecutar aplicaciones, programas, etc.
Una red de área extensa WAN es un sistema de interconexión de equipos informáticos geográficamente dispersos, incluso en continentes distintos. Las líneas utilizadas para realizar esta interconexión suelen ser parte de las redes públicas de transmisión de datos.
Las redes LAN comúnmente, se conectan a redes WAN, con el objetivo de tener acceso a mejores servicios, como por ejemplo a Internet. Las redes WAN son mucho más complejas, porque deben enrutar correctamente toda la información proveniente de las redes conectadas a ésta.
Una sub red está formada por dos componentes:
Líneas de transmisión: quienes son las encargadas de llevar los bits entre los hosts.
Elementos interruptores (routers): son computadoras especializadas usadas por dos o más líneas de transmisión. Para que un paquete llegue de un router a otro, generalmente debe pasar por routers intermedios, cada uno de estos lo recibe por una línea de entrada, lo almacena y cuando una línea de salida está libre, lo retransmite.
INTERNET WORKS: Es una colección de redes interconectadas, cada una de ellas puede estar desallorrada sobre diferentes software y hardware. Una forma típica de Internet Works es un grupo de redes LANs conectadas con WANs. Si una subred le sumamos los host obtenemos una red.
El conjunto de redes mundiales es lo que conocemos como Internet.
Las redes MAN (Metropolitan Area Network, redes de área metropolitana) , comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada. El mecanismo para la resolución de conflictos en la transmisión de datos que usan las MANs, es DQDB.
DQDB consiste en dos buses unidireccionales, en los cuales todas las estaciones están conectadas, cada bus tiene una cabecera y un fin. Cuando una computadora quiere transmitir a otra, si esta está ubicada a la izquierda usa el bus de arriba, caso contrario el de abajo.
Redes Punto a Punto. En una red punto a punto cada computadora puede actuar como cliente y como servidor. Las redes punto a punto hacen que el compartir datos y periféricos sea fácil para un pequeño grupo de gente. En una ambiente punto a punto, la seguridad es difícil, porque la administración no está centralizada.
Redes Basadas en servidor. Las redes basadas en servidor son mejores para compartir gran cantidad de recursos y datos. Un administrador supervisa la operación de la red, y vela que la seguridad sea mantenida. Este tipo de red puede tener uno o mas servidores, dependiendo del volumen de tráfico, número de periféricos etc. Por ejemplo, puede haber un servidor de impresión, un servidor de comunicaciones, y un servidor de base de datos, todos en una misma red.
